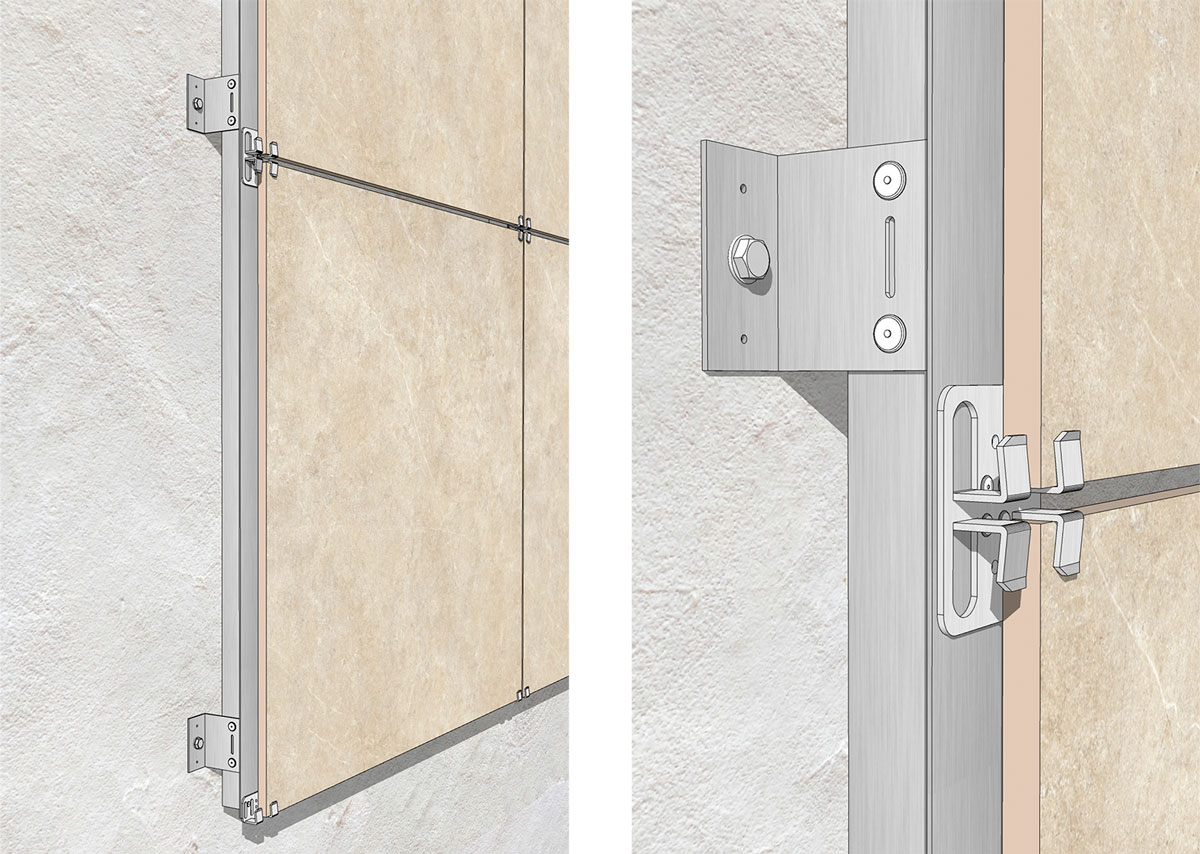

Le système d’ancrage apparent AGV est le plus simple et le moins cher pour la construction de façades ventilées avec des dalles en grès cérame. Le bardage extérieur est soutenu par des clips apparents en acier inox, colorables dans la même tonalité que la finition de la dalle, de sorte à diminuer leur impact visuel et à rehausser l’esthétique de la façade. Les plaques équipées de clips sont fixées directement sur les montants verticaux en métal, fixés au mur par des agrafes d’ancrage, et sont correctement espacées en fonction des dimensions du carreau. Le système AGV convient aussi bien aux murs plats et verticaux qu’aux murs inclinés et polygonaux.

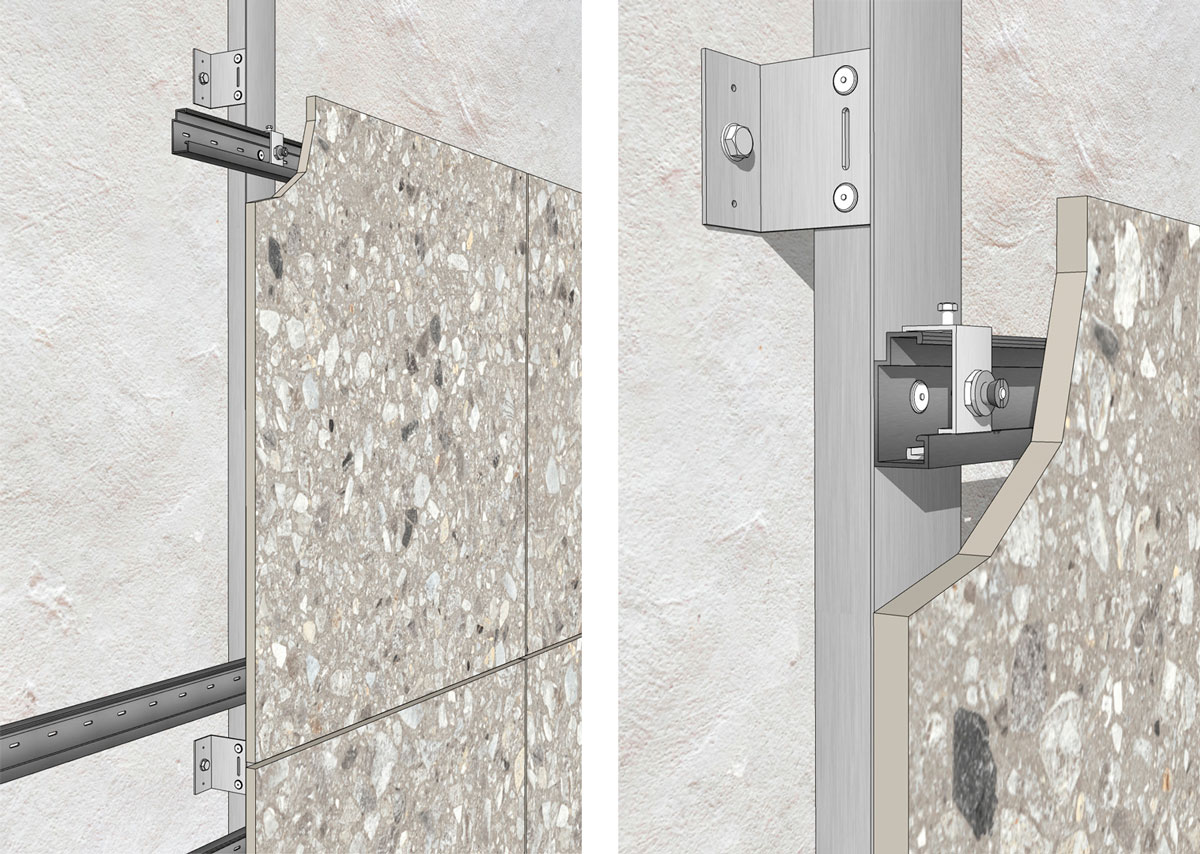

Le système d’ancrage non apparent AGS magnifie l’esthétique du bardage extérieur en réduisant au minimum les contraintes techniques. Chaque dalle comporte au dos des trous tronconiques dans lesquels sont introduites des chevilles à expansion spéciales pour fixer les crampons. Le carreau assemblé est ensuite accroché à la structure de support composée de montants verticaux ancrés au mur, ainsi que de profilés horizontaux rivetés sur les montants. La simplicité du système permet de peaufiner tous les détails, y compris les arêtes et les intrados de portes et fenêtres.

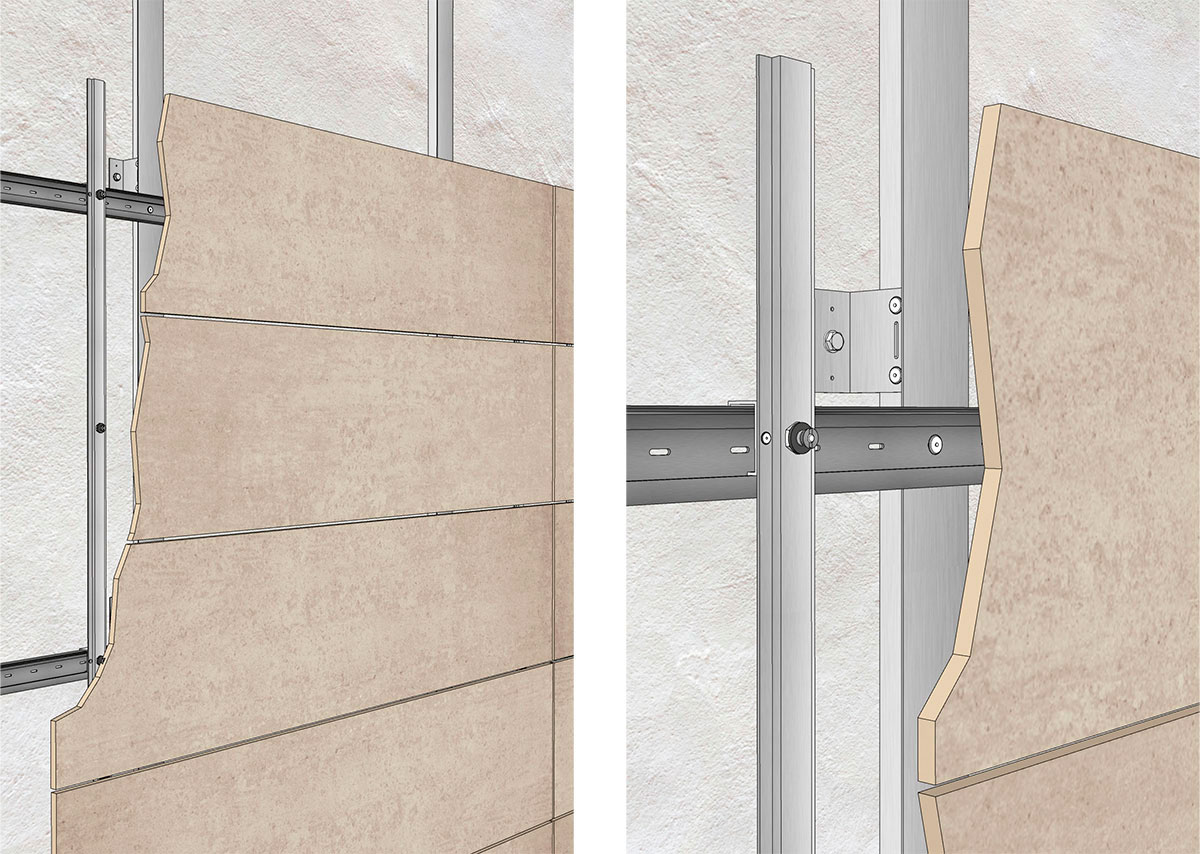

Le système d’ancrage non apparent Modul Panel est tout particulièrement indiqué pour fixer les dalles céramiques de format rectangulaire, en pose horizontale. Le système Modul Panel implique l’assemblage préliminaire de plusieurs dalles en grès cérame à l’aide de profilés métalliques et de chevilles à expansion spéciales. Le panneau est ensuite installé sur une structure faite de montants verticaux fixés à la maçonnerie par des agrafes d’ancrage et de profilés horizontaux rivetés sur les montants. L’assemblage préliminaire réduit les délais d’installation et les coûts matériels.

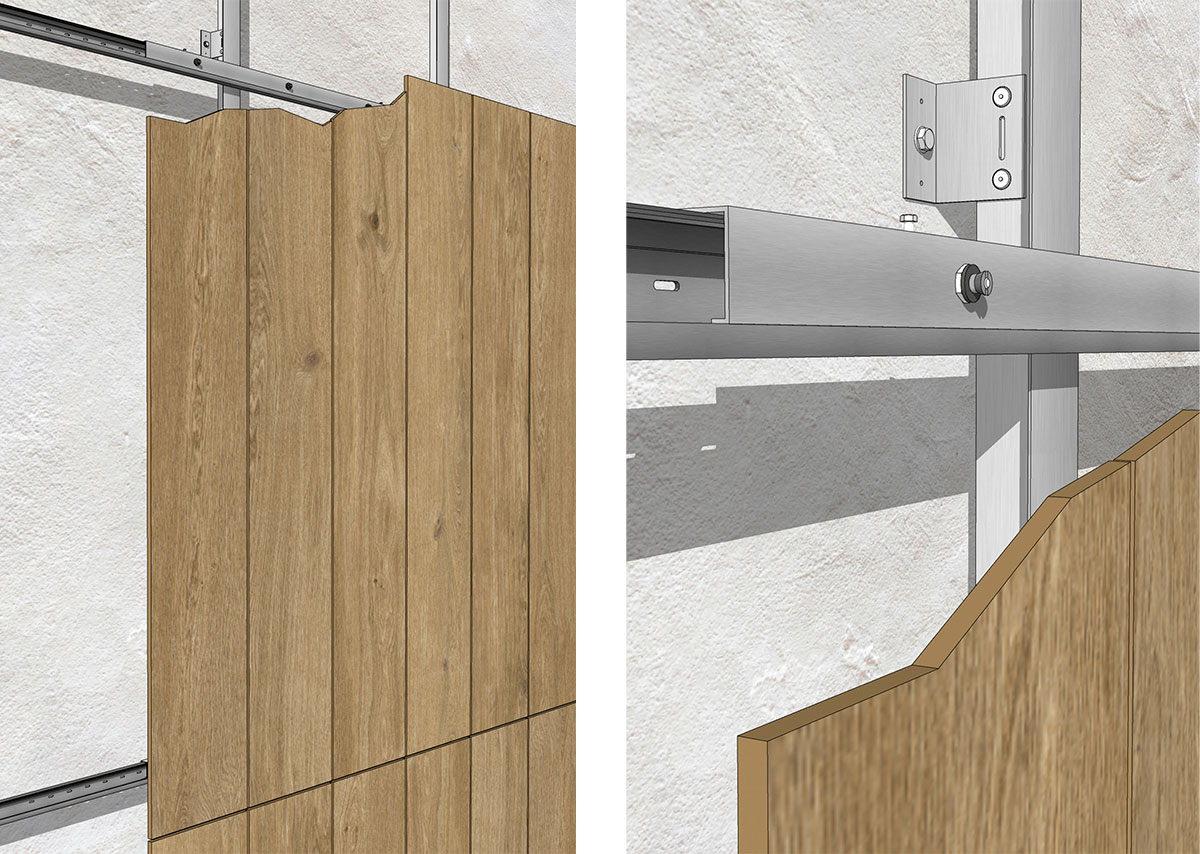

Le système d’ancrage non apparent Key Panel est tout particulièrement indiqué pour fixer les dalles céramiques de format rectangulaire, en pose verticale. Comme pour le système Modul Panel, le système Modul Panel implique l’assemblage préliminaire de dalles en grès cérame à l’aide de profilés métalliques et de chevilles à expansion spéciales. Le panneau est ensuite installé sur une structure faite de montants verticaux fixés à la maçonnerie par des agrafes d’ancrage et de profilés horizontaux rivetés sur les montants. Dans ce cas également, l’assemblage préliminaire réduit les délais d’installation et les coûts de réalisation.

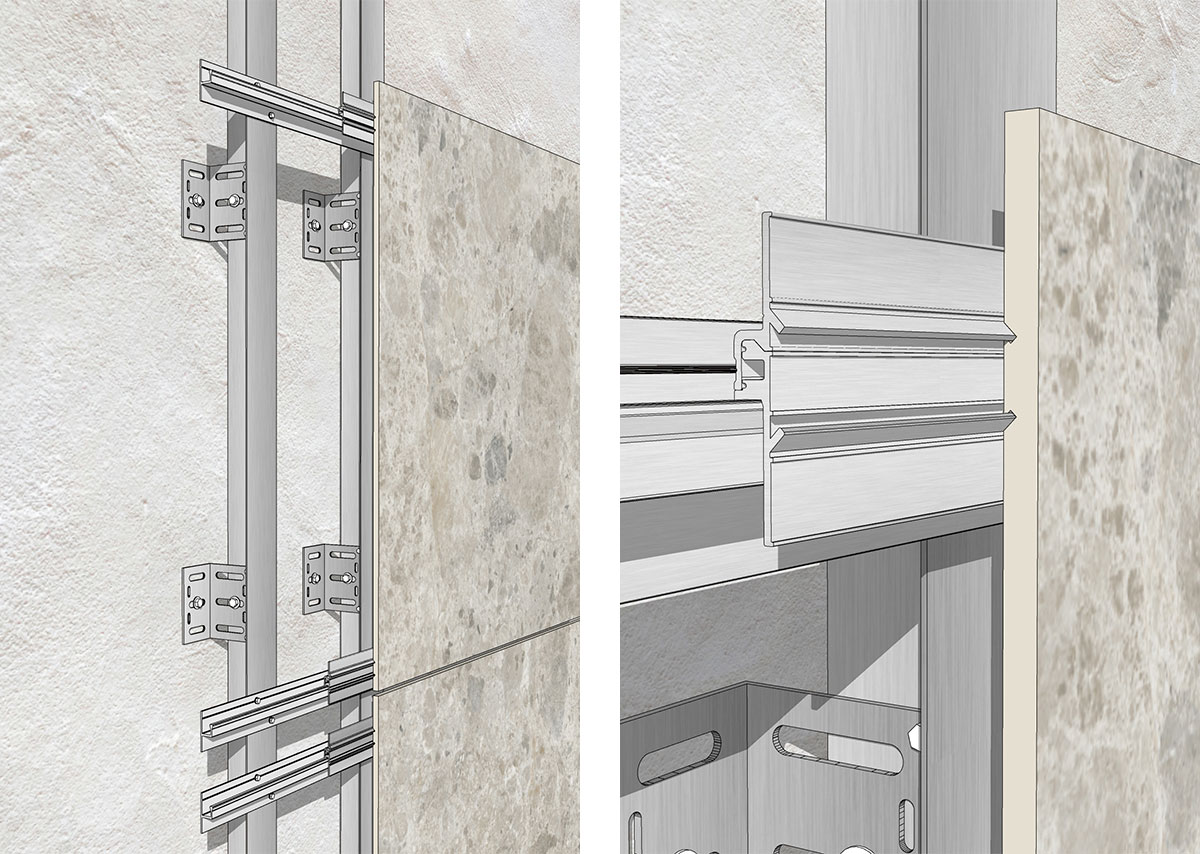

Le système d’ancrage mécanique non apparent C.A.T. 1 Slim est la solution parfaite pour réaliser des façades ventilées avec des dalles de grand format (120×278, 120×240, 120×120 cm) de fine épaisseur – 6 mm. Une double cannelure de 45° « à queue d’aronde » est gravée industriellement au dos des dalles dans le sens longitudinal pour l’ancrage mécanique aux profilés métalliques qui soutiendront la surface céramique.

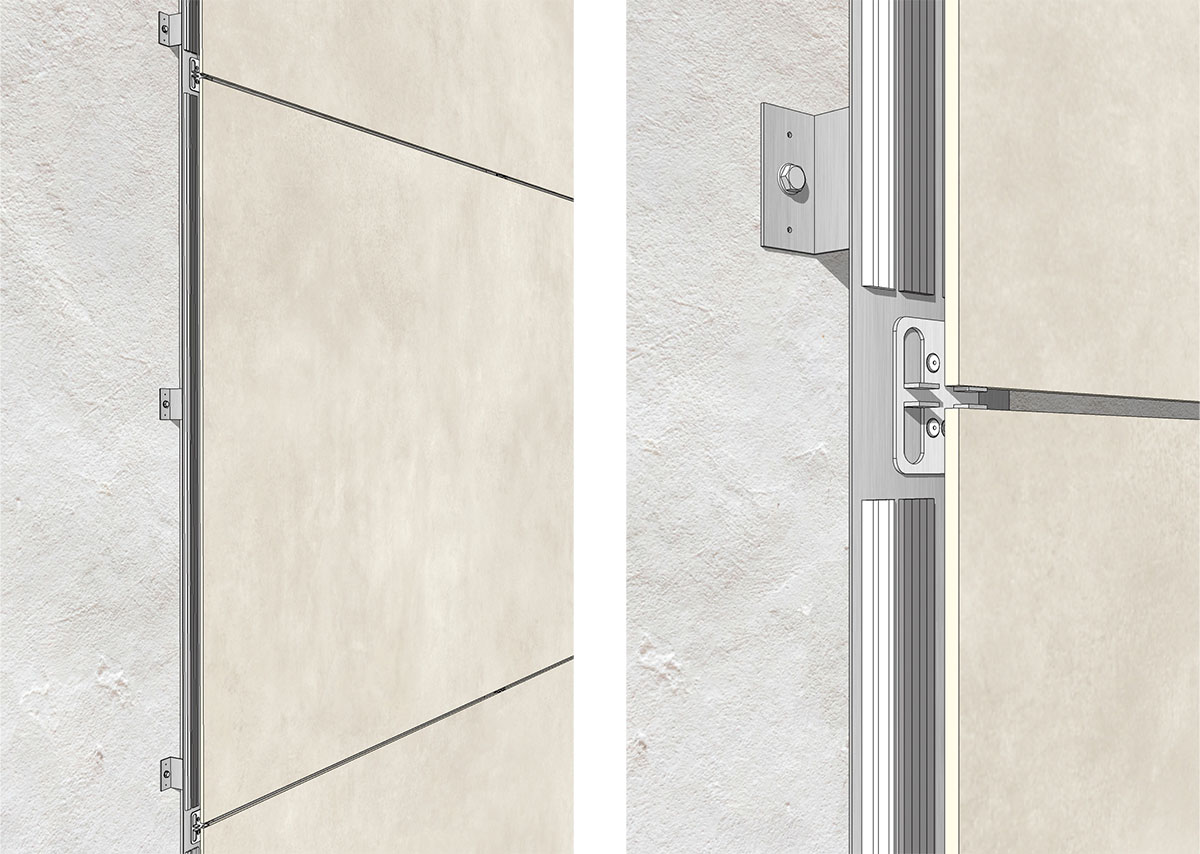

Le système d’ancrage non apparent Wall System 6 permet de réaliser des façades ventilées avec des grandes dalles en grès cérame – 120×278, 120×240 e 120×120 cm – de 6 mm d’épaisseur. Le bardage extérieur est fixé aux montants verticaux avec une colle structurale de dernière génération, puis attaché avec des ancrages métalliques.

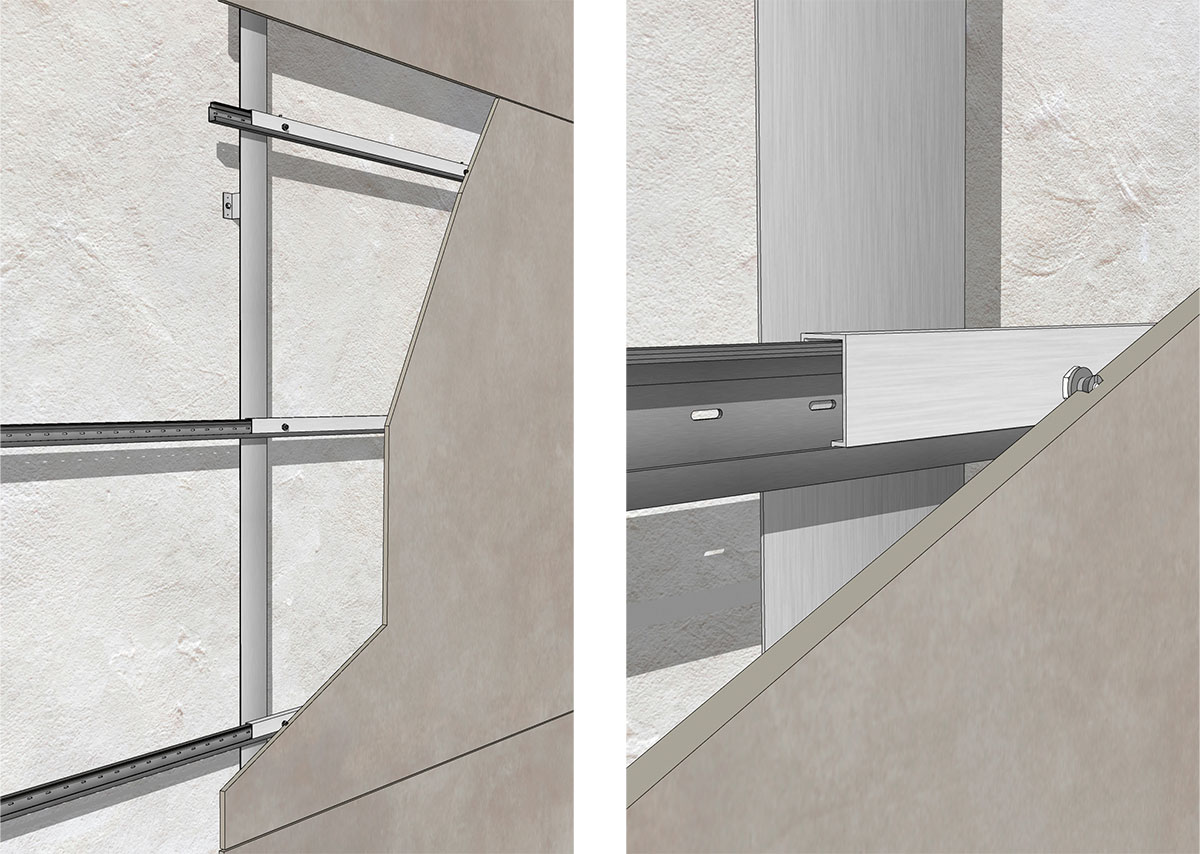

Le système d’ancrage non apparent Wall System 12 a été mis au point tout spécialement pour les grandes dalles en grès cérame de 12 mm d’épaisseur que Ragno peut fabriquer à la demande spécifique du client. Basé sur une technologie révolutionnaire, il permet de fixer les dalles selon une méthode semblable à celle du système d’ancrage non apparent AGS, avec des cheville à expansion spéciales et d’après un schéma de fixation composé de montants verticaux et de profilés horizontaux. Des profilés en aluminium sont fixés mécaniquement au dos des dalles pour répartir les charges sur plusieurs points.
